Nuevos Display Optimizados de RAYSTAR

A continuación se presentan las novedades y avances de RAYSTAR en materia de LCD, OLED y TFT, para más información consulte con RC Microelectrónica.

TFT 4.3” RFC430M

RAYSTAR introdujo  el sistema inteligente  "TFT Serie M 3.5", y  ahora nos presenta el modelo 4,3" TFT Serie M de "RFC430M".Este display mantiene las características del RFC350M, pero introduce el "Control-Board" RS232 y la interfaz SPI.Ademas ofrece la posibilidad de elegir el tipo de panel táctil  resistivo o capacitivo.La dimensión externa de este producto es de 125,5 x 67,2 mm i de 95.04 x 53.86 mm en AA.

A continuación mostramos las especificaciones técnicas :

RFC430M (Clever System)	Dimension
Size	4.3 inches
Dot Matrix	480 x RGB x 272 mm
Module dimension	125.5(W) x 67.2(H) x 7.6 (D) mm
Active area	95.04 x 53.86 mm
Dot pitch	0.066 x 0.198 mm
LCD type	TFT, Normally White, Transmissive
View Direction	12 o’clock
Gray Scale Inversion Direction	6 o’clock
Backlight Type	LED, Normally White
Interface	RS232 / SPI, 19200 Baud rate
Touch Panel	CTP or RTP Optional
Surface	No Anti-Glare

Para más Especificaciones pulse Aquí

COG OLED REX001602G

RAYSTAR presenta el nuevo "16*2 OLED COG"-"REX001602G" de caracteres. Éste nuevo display de 84  x 44 mm de tamaño y 56,22 x 11,52 de AA integrado en "SSD1311", es una versión mejorada que añade marco y placa "PCB" a diferencia del "REX001602C.Éste dispositivo es resistente a temperaturas de funcionamiento y almacenamiento que oscilan de -40ºC y  80ºC.

A continuación pueden consultar las especificaciones técnicas :

REX001602G	Dimension
Number of Characters	16 characters x 2 Lines
Module dimension	84.0 x 44.0 x 9.67 mm
View area	58.22 x 13.52 mm
Active area	56.22 x 11.52 mm
Dot size	0.57 x 0.67 mm
Dot pitch	0.60 x 0.70 mm
Character size	2.97 x 5.57 mm
Character pitch	3.55 x 5.95 mm
Panel type	OLED, Yellow available
Duty	1/16 duty
IC	SSD1311

Para más Especificaciones pulse Aquí

COG OLED REX012864G

RAYSTAR mejorando las soluciones más populares (COG OLED 128 x 64) ha introducido los REX0132864G y REX012864H estos nuevos elementos "OLED COG", mantienen el panel "OLED "pero cambian el "FPC Pin-Out", además de incorporar SSD1309 y FPC ZIF.Se trata de un modulo de dimensiones 60,5 x 37 mm y 55,01 x 27,49 mm de AA. Resistentes a rangos de temperaturas de funcionamiento y almacenaje de -40ºC a 80ºC.

A continuación presentamos las especificaciones :

REX012864G	Dimension
Dot Matrix	128 x 64
Module dimension	60.5 x 37.0 x 2.15 mm
Active Area	55.01 x 27.49 mm
Pixel Size	0.40 x 0.40 mm
Pixel Pitch	0.43 x 0.43 mm
Display Mode	Passive Matrix
Panel type	OLED, Yellow available
Drive Duty	1/64 Duty
IC	SSD1309

Para más Especificaciones pulse Aquí

COG OLED REX012864H

Este segundo modelo "OLED 128 x64 COG" llamdo "REX012864H", mantiene el mismo panel que el "REX012864G" pero a diferencia de éste añade el "HOT Bar PFC". Este Display lo encontramos integrado en la "SSD1309 IC", el modulo tiene unas dimensiones de 60,5 x 37 mm y 55,01 x 27,49 mm de AA. Este componente soporta rangos de temperatura de funcionamiento y almacenaje que oscilan entre -40ºC - 80ºC.

A continuación mostramos las especificaciones técnicas.

REX012864H	Dimension
Dot Matrix	128 x 64
Module dimension	60.5 x 37.0 x 2.15 mm
Active Area	55.01 x 27.49 mm
Pixel Size	0.40 x 0.40 mm
Pixel Pitch	0.43 x 0.43 mm
Display Mode	Passive Matrix
Panel type	OLED, Yellow available
Drive Duty	1/64 Duty
IC	SSD1309

Para más Especificaciones pulse Aquí

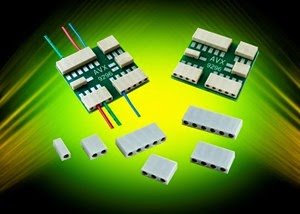

Conectores AVX "Poke-Home" de bajo perfil y fácil uso

Desarrollado para aplicaciones industriales en condiciones adversas, AVX presenta el nuevo conector "poke-home" de 2.5mm de grosor con dos puntos de conexión por cable. Los contactos poseen una gran fuerza a la vez que elasticidad para aceptar cualquier combinación de cables sólidos o trenzados de 20-26AWG, todo ello hace de este sistema de conexión una aplicación funcional, fiable y de gran facilidad de uso. Es suficiente pelar el cable e insertarlo para poder hacer uso, además de ofrecer gran facilidad para retirarlo de la aplicación girando y estirando sin necesidad de herramientas.

El nuevo conector compite con la serie 2059 de Wago , pero ofrece mejoras y nuevos beneficios:

1) El conector AVX presenta un grosor de 2.5mm frente a los 2.7 de Wago

2) En este caso ofrece de 1-6 polos a diferencia de 1-3 polos de Wago

3) El nuevo conector de AVX acepta de 20-26AWG frente a sus 22-26AWG

4) El producto de AVX introduce una tasa de intensidad y voltaje superior.

En definitiva la novedad de AVX ofrece mejoras y beneficios ideales para aplicaciones industriales, electro médicas, aplicaciones comerciales, "smart-grid", maquinas de control, iluminación, equipos médicos, sensores y seguridad.

En el video podemos comprobar de una forma más grafica el funcionamiento de los conectores "poke-home", además de conectores placa a placa, cable a placa y cable a cable.

Baterías de plomo cristal, la mejor relación entre prestaciones y coste

La tecnología patentada Lead Crystal (Plomo Cristal) de BETTA Batteries presenta importantes ventajas respecto a las tradicionales baterías de plomo ácido y a las baterías de GEL. Ventajas que se traducen en una notable reducción de costes de infraestructura, de mantenimiento, y un adecuado retorno de inversión. A continuación se detallan las características más destacadas de las baterías de plomo cristal y se comparan brevemente con las baterías de plomo ácido y baterías de GEL:

Mayor vida útil, tanto en número de ciclos de carga y descarga como en flotación. Las baterías de plomo cristal pueden someterse a 1500 ciclos descargándolas un 80% de profundidad (queda sólo un 20% de capacidad en la batería). Por el contrario, las baterías de plomo ácido o de GEL a penas duran una tercera parte.

De esta forma, las baterías de plomo cristal, asemejan sus prestaciones de vida en ciclos a la tecnología de Litio, siendo esta última mucho menos competitiva.

Por otra parte, en flotación, las baterías de plomo cristal están diseñadas para durar más de 10 años, y sin embargo, en similares características las baterías de plomo ácido y de GEL a penas duran la mitad.

Esta característica reduce los costes de infraestructura, ya que se pueden utilizar baterías de menor capacidad y descargarlas a mayor profundidad, y seguir obteniendo los ciclos de vida deseados. Además, se pueden reducir costes de mantenimiento, al realizar cambios de baterías con menor frecuencia.

Mejor comportamiento a temperaturas extremas, las baterías de plomo cristal pueden trabajar entre -40ºC y 65ºC, manteniendo a -40ºC todavía el 40% de su capacidad nominal. A temperaturas bajo cero, las baterías tradicionales de plomo ácido o de GEL tienen prestaciones peores, dejando incluso de funcionar.

Su buen comportamiento a temperaturas extremas, hace que las baterías de plomo cristal abaraten costes de aislamiento y acondicionamiento térmico.

Por otra parte, es posible cargar las baterías de plomo cristal a temperaturas bajo cero.

Se cargan más rápido, las baterías de plomo cristal se cargan hasta dos veces más rápido que las baterías de plomo ácido.

Se pueden descargar a mayor profundidad, incluso hasta 0 voltios, y volver a disponer la capacidad nominal después de recargarla. Por el contrario, las baterías de plomo ácido se recuperan con dificultad de estas descargas tan profundas, o no se recuperan.

Esto reduce los costes de mantenimiento por descargas accidentales.



Mayor capacidad utilizable, relacionada con la anterior ventaja, dado que es posible descargar más profundamente la batería, se le puede extraer más capacidad. Además, la capacidad tasada de las baterías de plomo cristal Lead Crystal Batteries es a C10 (10 horas), siendo mayor si se compara con baterías tasadas a C20 (20 horas).

Esta característica reduce los costes de infraestructura, ya que es posible utilizar una batería de menor capacidad que las de plomo ácido o GEL.

Mayor corriente de descarga, al permitir descargas de 10C, frente a los 3C de las baterías de plomo ácido.



Pueden almacenarse durante dos años sin necesidad de realizar recargas de puesta al día. Y si la batería de plomo cristal se descarga hasta 0 voltios, se podrá recuperar tras dos ciclos de carga. En cambio, las baterías de plomo ácido y GEL requieren de recargas cada 6 meses, ya que pasado este tiempo hay muchas posibilidades de que las baterías resulten dañadas.

Esta característica reduce los costes de mantenimiento en el almacenaje, ya que no es necesario recargar las baterías cada pocos meses. También reduce coste de energía, al tener que realizar menos recargas.

A su vez esto aporta una mayor fiabilidad a las baterías de plomo cristal, ya que es más probable encontrar baterías defectuosas de plomo ácido o GEL por no realizar los mantenimientos adecuados, que en ocasiones requieren de recarga tras los largos tiempos de transporte desde fábrica.

Las baterías de plomo cristal son más robustas,, ya que las baterías de plomo cristal resisten muy bien los usos inadecuados, como las descargas hasta 0 voltios, las cargas parciales, la inexistencia de mantenimientos, etc. Por el contrario, las baterías de plomo ácido o de GEL, en aquellas aplicaciones con cargas y descargas irregulares, profundas y cargas parciales presentan una merma de características drástica.

Las baterías de plomo cristal tienen un nivel bajo de emisión de gases (CEI 60896-21/11) por lo que no requieren de ventilación ni refrigeración especial.

Es una tecnología más amigable con el medioambiente, ya que no contiene cadmio ni antimonio, y menos de un 5% de ácido sulfúrico. Por otra parte, utiliza placas de plomo de alta pureza 99.97%, y es hasta un 99% reciclable.

Gracias a sus bajos mantenimientos, y su vida más larga,reduce su huella medioambiental, al producir menos gases de efecto invernadero, derivados de estos mantenimientos y acondicionamientos y al necesitarse menos cambios de baterías a lo largo de la vida de la aplicación.

Segura para el transporte, dado que se trata de una batería clasificada como No Peligrosa y dado que es segura para su transporte por tierra, mar y aire. La batería de plomo cristal tiene un electrolito no corrosivo, que se mantiene en estado seco.

La tecnología de plomo cristal es el fruto de más de 10 años de investigación I + D que han dado lugar a una tecnología patentada, con 5 patentes de innovación tecnológica, que mejora en muchos aspectos a las actuales baterías de plomo ácido y las baterías de GEL, que asemeja sus características al Litio, incluso en algún caso las mejora, y que resulta la opción más competitiva a medio plazo dada la reducción de costes de mantenimiento y recambio.

Fabricantes de prestigio mundial en la fabricación de SAIS, equipos de telecomunicaciones, vehículos eléctricos, entre otras aplicaciones, han realizado pruebas en sus laboratorios y han quedado asombrados por las excelentes características de las baterías de plomo cristal de Lead Crystal BETTA Batteries, superando en prestaciones a marcas de plomo ácido y GEL de primera clase.

Las baterías Lead Crystal están en continuo proceso de certificación y cuentan con la ISO9001, ISO14001, ISO18001, acreditaciones CE y UL. Además cumplen con la IEC 60896-21 y 22.

A continuación se muestra una tabla con un resumen de las características comparadas.

Característica	ÁCIDO	GEL	PLOMO CRISTAL	LITIO	PRODUCTO SUPERIOR
Rango de temperatura de trabajo	-18°Ca + 45°C	-18°Ca + 50°C	-40°C a + 65°C	-20°C a + 65°C	Lead Crystal
Vida de la batería	2-3 años	3-4 años	6-10 años	5-8 años	Lead Crystal
Medioambiente	Dañino	Dañino	Amigable	Amigable	Lead Crystal & Lithium
Seguridad en el transporte	No buena	Normal	Buena	No buena	Lead Crystal
Ciclos de descarga al 80%DOD	450	500	1500	1000	Lead Crystal  & Lithium
Habilidad de descarga a altas Corrientes	No Buena	No Buena	Buena	Normal	Lead Crystal
Habilidad para trabajar como pack de batería	OK	OK	Buena	Normal	Lead Crystal
Coste Inmediato	El más bajo	Bajo	Ligeramente superior al de  GEL	Mucho mayor que el GEL	Ácido
Coste por ciclo	Media	Media	Bajo	Alto	Lead Crystal

Pese a que los costes inmediatos son inferiores en el caso de las baterías de plomo ácido, ésta resulta ser la más cara a medio-largo plazo debido a los mantenimientos y recambios necesarios. Por el contrario, el elevado coste inicial del litio hace que sea una opción menos competitiva. Al final, la tecnología más competitiva, la que presenta una mejor relación entre coste y prestaciones y un menor coste por ciclo es el plomo cristal.



R.C.Microelectrónica es distribuidor para España y Portugal de las baterías de plomo cristal Lead Crystal BETTA Batteries. No dude en contactar con nosotros para disponer de más información y asesoramiento técnico.
